Filtro paso bajo: guía completa y usos en audio, electrónica y fotografía
Los filtros paso bajo son esenciales para filtrar frecuencias altas en audio, imagen y RF
Existen múltiples tipos: Butterworth, Chebyshev, Bessel, Linkwitz-Riley, con diferentes aplicaciones
Su uso inteligente en mezcla musical, car audio y fotografía mejora la calidad y nitidez del resultado
Saber ajustar parámetros clave como frecuencia de corte, pendiente y resonancia es fundamental
Si alguna vez te has preguntado cómo se consigue ese sonido cálido y potente en la música, cómo logran las cámaras digitales evitar ciertos problemas de imagen o qué papel juegan determinados circuitos en electrónica, estás a punto de descubrirlo. Los filtros paso bajo están mucho más presentes en nuestro día a día de lo que imaginas, desde la ingeniería de audio hasta la fotografía, pasando por sistemas de radiofrecuencia, altavoces y un sinfín de aplicaciones más.
En este artículo encontrarás una guía exhaustiva, práctica y amena sobre los filtros paso bajo: qué son, para qué sirven, cómo funcionan desde el punto de vista técnico y cuáles son sus diferentes tipos y aplicaciones. Además, veremos ejemplos reales y aprenderás a distinguir cuál es la mejor opción según el caso. Prepárate para descubrir todos los secretos de este componente esencial en la electrónica y el procesamiento de señal, explicados en un lenguaje sencillo y con un enfoque directo al grano.
Un filtro paso bajo o LPF (por sus siglas en inglés, Low Pass Filter) es un circuito, dispositivo o algoritmo que deja pasar las frecuencias más bajas de una señal y atenúa progresivamente las frecuencias por encima de un determinado umbral, conocido como frecuencia de corte. Este principio básico se aplica tanto en sistemas electrónicos analógicos como en el procesamiento digital de audio e imagen.
La utilidad principal de un filtro paso bajo radica en su capacidad para limitar el contenido de altas frecuencias, ya sea para evitar interferencias, eliminar ruido, conseguir una respuesta determinada del sistema o modificar la percepción subjetiva de una señal. Los LPF están presentes en:
Procesamiento de audio: para suavizar el sonido, crear profundidad o eliminar ruidos indeseados.
Cámaras digitales: bajo el nombre de filtro antialiasing u OLPF, evitan efectos visuales indeseados como el moiré.
Circuitos electrónicos: en radiofrecuencia, fuentes de alimentación, altavoces y mucho más.
Procesamiento digital: suavizan imágenes, eliminan detalles finos o promedian señales para análisis y control.
En todo caso, la esencia de un filtro paso bajo es permitir que las señales de baja frecuencia pasen casi intactas mientras que las de alta frecuencia se reducen o eliminan.
Cómo funcionan los filtros paso bajo: fundamento técnico y tipos básicos
El comportamiento de un filtro paso bajo se describe matemáticamente mediante su función de transferencia. En el dominio de la frecuencia, la función de transferencia de un filtro paso bajo de primer orden se expresa así:
H(s) = k / (1 + s/ωc)
k representa la ganancia (en muchos casos es simplemente uno) y ωc es la frecuencia angular de corte. La frecuencia de corte es el valor en el que la salida se reduce aproximadamente a un 70.7% de la entrada, lo que equivale a -3 dB en escala logarítmica. Esta propiedad es fundamental, ya que define el ‘umbral’ a partir del cual el filtro empieza a atenuar las señales.
Los filtros de primer orden son los más sencillos y tienen una pendiente de atenuación de 6 dB por octava. Pero pueden diseñarse filtros paso bajo de segundo, tercer y orden superior, combinando más componentes o etapas, permitiendo pendientes mucho más pronunciadas y selectivas.
En la práctica, existen dos grandes familias de filtros:
Filtros pasivos: sólo emplean resistencias, condensadores e inductores.
Filtros activos: incorporan amplificadores operacionales además de componentes pasivos, permitiendo ganancia y mayor control.
Veamos ahora las diferencias entre los tipos más comunes y sus fórmulas representativas.
Filtros paso bajo de primer orden: sencillez y aplicaciones prácticas

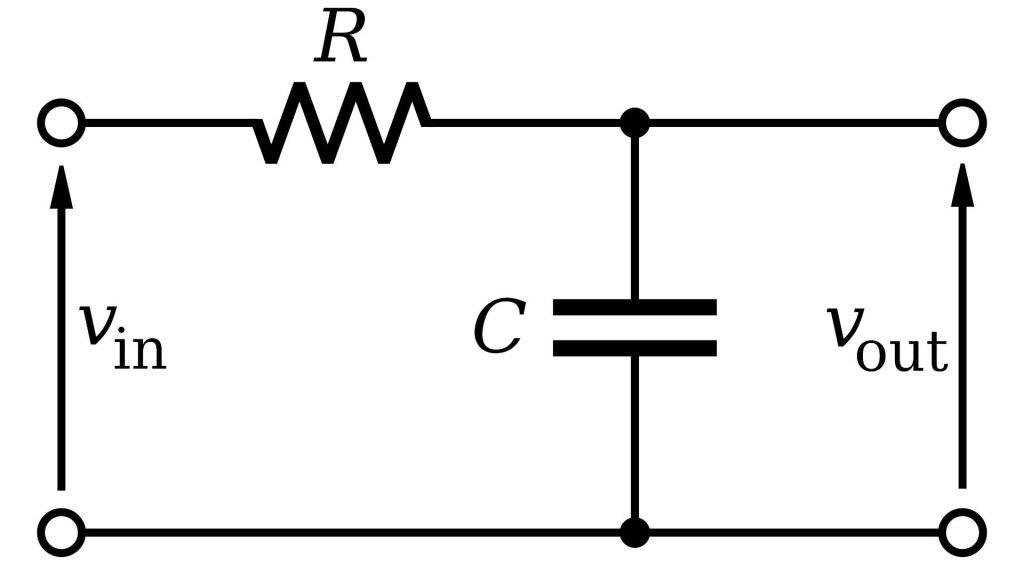

Un filtro paso bajo de primer orden es el más sencillo. Se construye habitualmente con una resistencia y un condensador (circuito RC), aunque también puede utilizarse una resistencia y un inductor (circuito RL). Su función de transferencia es:
H(s) = 1 / (1 + sRC)
En este tipo de filtro:
RC es el producto de la resistencia (R) y el condensador (C), que determina la frecuencia de corte (fc = 1 / 2πRC).
A frecuencias bajas, la salida es prácticamente igual a la entrada.
A medida que aumentamos la frecuencia, la impedancia del condensador disminuye y la salida cae progresivamente.
Un ejemplo típico de aplicación es el control de tono en amplificadores de audio, donde se busca eliminar agudos no deseados o filtrar el ruido.
Filtros paso bajo de segundo orden: mayor selectividad y control
Un filtro paso bajo de segundo orden tiene una función de transferencia de la forma:
H(s) = kω02 / (s2 + 2ξω0s + ω02)
Dónde:
ω0
ξ es el factor de amortiguamiento.
En este caso, la pendiente de atenuación es de 12 dB por octava.
Como ventaja adicional, permiten un control mucho más preciso sobre la respuesta del filtro, pueden incorporar picos de resonancia (dependiendo del factor Q) y se emplean habitualmente en sistemas de audio de alta fidelidad (como proyectos para car audio), crossover activos y subwoofers.
Filtros paso bajo digitales: algoritmos y procesamiento digital
En el mundo digital, el filtro paso bajo también es muy importante, por ejemplo para suavizar señales discretas, eliminar ruido o en sistemas de control. Para entender mejor su funcionamiento, es interesante analizar cómo un filtro paso bajo digital puede ser implementado mediante algoritmos específicos y cómo influye en la calidad del audio digital.
La ecuación de un filtro paso bajo digital de primer orden es:
y = (x + x) / A
Aquí, A debe ser mayor que uno. Se conoce como ‘filtro promediador’ ya que suaviza la señal, eliminando las variaciones rápidas (altas frecuencias) y dejando las variaciones lentas (bajas frecuencias).
La transformada Z asociada a este filtro es:
H(z) = (1/A) (1 + z-1)
Estos filtros son cruciales en procesamiento de señales digitales, aplicaciones de audio, procesamiento de imágenes y en todo lo relacionado con la digitalización de señales analógicas.
Estructura y componentes de un filtro paso bajo
Un filtro paso bajo, sea pasivo o activo, se basa en la combinación de componentes electrónicos fundamentales:
Resistencias: determinan la caída de tensión y limitan la corriente.
Condensadores: almacenan y liberan energía, su impedancia cae con la frecuencia.
Inductores: almacenan energía en un campo magnético, su impedancia crece con la frecuencia.
Amplificadores operacionales: en los filtros activos, permiten añadir ganancia y filtrar con mayor precisión.
El diseño y disposición de estos elementos (topología) es lo que diferencia un filtro paso bajo de primer orden de uno de segundo orden, o un filtro Sallen-Key de uno Butterworth, por ejemplo.
Parámetros clave en el diseño de filtros paso bajo
Al diseñar o seleccionar un filtro paso bajo, hay que tener en cuenta ciertos parámetros que definen su comportamiento. Los más relevantes son:
Frecuencia de corte (fc): punto donde la respuesta en amplitud cae 3 dB respecto al máximo.
Pendiente de atenuación: cuántos decibelios por octava cae la señal por encima de la frecuencia de corte.
Resonancia: realce en torno a la frecuencia de corte.
Factor Q: relaciona la selectividad y el ancho de banda del filtro.
Tipo de filtro: Butterworth (respuesta plana), Chebyshev (mayor pendiente, con ondulaciones), Bessel (respuesta en fase lineal), Linkwitz-Riley, elíptico, variable de estado, Moog, entre otros.
La combinación de estos parámetros permite adaptar el filtro a cada aplicación práctica, ya sea audio, imagen, comunicaciones o instrumentación.
Tipos más utilizados de filtros paso bajo (y cuándo elegir cada uno)
Dependiendo del objetivo, se utilizan diferentes aproximaciones en el diseño de filtros paso bajo, cada una con características únicas. Entre las más populares destacan:
Filtro Butterworth
Destaca por una respuesta en frecuencia plana en la banda pasante, sin ondulaciones. Es el más empleado cuando interesa la máxima transparencia y naturalidad, por ejemplo, en sistemas de alta fidelidad o cuando se desea evitar coloración en la señal.
Filtro Chebyshev
Permite pendientes de atenuación más pronunciadas que el Butterworth, pero a costa de tener pequeñas ondulaciones (ripple) en la banda pasante (tipo I) o en la banda de parada (tipo II). Es ideal cuando se necesita aislar señales rápidamente del ruido o de frecuencias adyacentes, por ejemplo en radiofrecuencia. Un ejemplo comercial es el RM 35/600, filtro Chebyshev de 9 polos empleado en transmisores de banda de 24-30 MHz.
Bessel
Su mayor atributo es la respuesta de fase lineal, lo que significa que preserva la forma de la señal original en el tiempo. Es fundamental para aplicaciones donde hay que filtrar señales con muchos transitorios o mantener una integridad temporal impecable (por ejemplo, en sonido envolvente o instrumentación).
Linkwitz-Riley
Muy usado en sistemas de altavoces (crossovers), ofrece pendientes de 24 dB/octava y una transición perfectamente en fase entre vías, evitando solapamientos en frecuencia y problemas de cancelación.
Elíptico o Cauer
Logra atenuaciones extremadamente pronunciadas tanto en la banda de paso como en la de parada, pero con ondulaciones. Es frecuente en el procesamiento digital para eliminar aliasing antes de la conversión analógica a digital.
Variable de estado
Permite generar diferentes respuestas (paso bajo, paso alto, paso banda) ajustando los parámetros del circuito, lo que lo hace muy versátil, especialmente en síntesis y diseño de sonido.
Filtro Moog
Legendario en sintetizadores analógicos, es famoso por su respuesta cálida y resonante. Suele emplearse en la creación de sonidos electrónicos ricos y expresivos en música electroacústica.
Detalles técnicos a tener en cuenta: tensión, impedancia y rendimiento
En los filtros activos, la tensión de alimentación es determinante para el margen de señal que puede procesar sin distorsión. Una fuente de tensión más alta permite manejar picos mayores, fundamental en audio de alta fidelidad o car audio.
La impedancia de carga en la salida del filtro afecta su respuesta. Una carga de baja impedancia puede amortiguar el filtro y bajar su frecuencia de corte. Por eso, en diseño profesional, es importante acoplar la impedancia del filtro con la del siguiente dispositivo, como amplificadores, conversores A/D, etcétera.
En aplicaciones de bajo coste o domésticas, los filtros pasivos suelen ser suficientes, mientras que para estudios profesionales o sistemas exigentes, los filtros activos ofrecen mayor control y rendimiento.
Diferencias entre filtros paso bajo, paso alto y paso banda
Es muy frecuente confundir los distintos tipos de filtros. Resumiendo:
Filtro paso bajo: deja pasar las frecuencias bajas y atenúa las altas a partir de la frecuencia de corte.
Filtro paso alto: hace justo lo contrario, permite el paso de las altas y atenúa las bajas.
Filtro paso banda: solo deja pasar una franja determinada de frecuencias, atenuando tanto las bajas como las altas fuera del rango seleccionado.
En síntesis o mezcla musical, los filtros paso alto se usan para limpiar graves indeseados, los paso banda para efectos selectivos, y los paso bajo para controlar los agudos y dar calidez o profundidad al sonido.
Aplicaciones prácticas en audio: mejora de mezclas y creatividad sonora
En producción musical y mezcla, los filtros paso bajo son unos auténticos aliados para esculpir y realzar el sonido. ¿Para qué se usan habitualmente?
Eliminar ruidos y aspereza en las frecuencias altas: muy útil para suavizar el chirrido de platillos, la sibilancia en voces, o el ruido de fondo de grabaciones en directo.
Crear profundidad y espacialidad: aplicando un filtro paso bajo a ciertas pistas, se logra la sensación de lejanía o se colocan sonidos en segundo plano, por ejemplo, voces de fondo o reverbs.
Evitar choques de frecuencias: cuando varios instrumentos se pisan en las mismas frecuencias altas, aplicar un filtro paso bajo a uno de ellos aclara la mezcla y mejora la inteligibilidad.
Enfatizar elementos clave: si se quiere que una voz o un solo destaque, recortar agudos innecesarios en otros instrumentos deja espacio en la mezcla.
Calidez y naturalidad: suavizar agudos en pistas acústicas o de cuerdas da una sensación más real y menos fatiga auditiva.
Efectos especiales: el barrido dinámico de un filtro paso bajo es un recurso habitual en música electrónica, creando transiciones y acumulaciones antes de los drops.
Mejorar el equilibrio en graves: al filtrar frecuencias altas en pistas de bajo o bombo, se logra contundencia sin enturbiar el conjunto.
La clave está en usar el filtro paso bajo con criterio, adaptando la frecuencia de corte y la pendiente a cada caso, y entendiendo que pequeños ajustes pueden cambiar totalmente el carácter de una pista.
Controles fundamentales en los filtros paso bajo
Los filtros paso bajo, especialmente en formato plugin o hardware para audio, ofrecen varios parámetros de control:
Frecuencia de corte: punto a partir del cual empiezan a atenuarse los agudos. Ajustable para filtrar más o menos brillo de la señal.
Pendiente (Slope): define cómo de rápido cae la señal por encima de la frecuencia de corte. Puede ir desde 6 dB/octava (suave) hasta 24 dB/octava (muy abrupto).
Resonancia: realza las frecuencias justo antes de empezar a atenuar, añadiendo un carácter particular al sonido.
Factor Q: delimita la ‘anchura’ de la resonancia; un Q alto hace un realce muy estrecho, un Q bajo lo hace suave y extendido.
Tipo de filtro: permite escoger entre diferentes respuestas (Butterworth, Bessel, Chebyshev, etc.).
Controles de modulación: la frecuencia de corte puede ser automatizada, seguir la envolvente de la señal o controlarse mediante LFOs para añadir movimiento y expresividad.
Estos controles abren la puerta a un sinfín de posibilidades creativas, desde limpiar pistas hasta crear efectos de barrido en sintetizadores.
Ejemplos prácticos en car audio y sistemas de sonido
Al hablar de filtros paso bajo, uno de los campos más populares es el car audio. Aquí, los filtros paso bajo ayudan a dirigir las frecuencias graves a los subwoofers y separar las frecuencias altas para los tweeters, logrando así una experiencia de escucha potente y clara.
Un ejemplo muy popular es el , que puede alimentarse con baterías de 12 a 24V y permite ajustar tanto la ganancia de graves como el volumen total del sistema. Este tipo de filtro utiliza un integrado TL082, aunque es compatible con otros operacionales comunes como el TL072 o 4558.
El equipo recomendado suele incluir:
Aliemntación con fuente simple regulada o baterías (incluso de 9V funcionan bien para pruebas).
Conexión estéreo a la entrada, mezclando canales L y R mediante resistencias.
Salida mono hacia el amplificador de subwoofer.
Potenciómetros para ajustar el realce de graves y volumen.
El resultado es una potenciación de los graves entre 30 y 500 Hz, con especial énfasis en torno a 120 Hz, logrando ese típico «retumbar» que asociamos a los coches con sistemas de sonido potentes.
Filtros paso bajo en fotografía digital: el filtro OLPF
En el ámbito de la fotografía digital, el filtro paso bajo es conocido como OLPF (Optical Low Pass Filter) o filtro antialiasing. Su función principal es evitar el efecto moiré, una distorsión visual que aparece cuando se fotografían patrones repetitivos con una matriz de píxeles regular, como los sensores CMOS con matriz Bayer.
El OLPF actúa suavizando los detalles finos de la imagen antes de que lleguen al sensor, eliminando las frecuencias espaciales altas que el sensor no puede representar correctamente. Gracias a esto, se evitan efectos no deseados como el moiré, las diagonales dentadas y el falso color.
No obstante, la contrapartida es una ligera pérdida de nitidez en las imágenes, lo que durante años ha obligado a compensar con técnicas de enfoque digital en postproducción.
Actualmente, muchos fabricantes optan por eliminar el OLPF en cámaras de alta resolución, ya que los píxeles más pequeños y numerosos reducen la probabilidad de aliasing. Además, hay sensores con diseños alternativos (como los Foveon de Sigma o X-Trans de Fujifilm) que prescinden de este filtro y solventan el problema con soluciones de hardware o software.
Algunas cámaras incluso permiten activar o desactivar el filtro a conveniencia (por ejemplo, la Pentax K3 o la Sony RX1R II), proporcionando flexibilidad según el tipo de fotografía que se quiera hacer.
Filtros paso bajo en radiofrecuencia y telecomunicaciones
En sistemas de radio y telecomunicaciones, los filtros paso bajo son esenciales para eliminar armónicos y limitar el espectro efectivo de transmisión. En estos casos, los ayudan a mantener la integridad del sistema y cumplen con normativas sobre emisiones.
Las conexiones y compatibilidad con los sistemas de transmisión y los bajos niveles de pérdida de inserción son puntos clave en estas aplicaciones. Además, su uso ayuda a cumplir las regulaciones legales sobre emisiones y evitar interferencias entre canales.
Ejemplos y detalles de cálculos en filtros paso bajo
En la página Filtros Pasa bajos se describe en detalle cómo calcular la frecuencia de corte y la ganancia tanto en filtros de primer como de segundo orden.
En primer orden, la frecuencia de corte ωc depende únicamente de los valores de R y C. Por ejemplo, si ωc es 2π radianes/seg, la frecuencia de corte es 1 Hz.
En segundo orden, se introduce el factor de calidad (Q) y pueden aparecer picos de magnitud si Q es mayor a 0.7071. Cuando esto sucede, la frecuencia de corte se calcula respecto al máximo sobre raíz de dos, y la magnitud pico se determina con fórmulas específicas para la topología empleada.
Por tanto, es fundamental comprender tanto la fórmula teórica como la interpretación gráfica (respuesta en frecuencia) para ajustar el filtro a las necesidades concretas de cada proyecto.
Errores frecuentes y consejos en el diseño y uso de filtros paso bajo
Confundir la frecuencia de corte con la frecuencia central: en filtros de segundo orden la diferencia es relevante, especialmente fuera de la aproximación Butterworth.
No considerar el efecto de la carga: una impedancia de carga baja puede cambiar la frecuencia de corte real del circuito.
Emplear componentes fuera de tolerancia: usar resistencias y condensadores de baja calidad puede desviar la frecuencia de corte y alterar la respuesta real del filtro.
Ignorar la fase: en aplicaciones sensibles a la alineación temporal, como el audio multicanal, la fase importa tanto como la amplitud.
Subestimar el ruido en filtros activos: los amplificadores operacionales añaden su propio ruido, aunque ofrecen más control y ganancia.
Un buen diseño de filtro paso bajo debe valorar siempre todos estos factores de forma holística y adaptarse a los requisitos reales del sistema.
: incluye explicación teórica, diagrama, lista de materiales y ejemplos de alimentación en coche, batería y fuente de PC.
: enfoques teóricos y cálculos prácticos, ideal para estudiantes y aficionados.
: ficha técnica y características clave para aplicaciones de RF.
Además, en plataformas como Xataka Foto se detallan las tendencias y alternativas en sensores digitales sin OLPF, eMastered profundiza en la parte creativa de los filtros paso bajo para producción musical, y Wikipedia ofrece un marco teórico completo que complementa perfectamente la visión práctica.
Estos filtros paso bajo resultan fundamentales en diversas áreas, desde aplicaciones profesionales hasta proyectos caseros. Conocer su funcionamiento, cuándo y cómo utilizarlos, y ajustar sus parámetros a cada necesidad, permite obtener resultados óptimos y profesionales en cualquier sistema que involucre procesamiento de señal.
